一、工程概况
宴会厅娱乐音视频系统工程。定位以娱乐为主，还可以进行员工培训等商务活动。
二、设计范围
音视频系统主要由以下几个子系统组成：
1.音响系统
2.舞台灯光
3.视频系统（投影）
三、各子系统简介
1.音响系统
本系统采用数字音频处理器和调音台相结合的方式根据不同的使用模式可以自由调整设备的组合来达到不同的效果。使用过程简单，不需要专业音响人员来操作。所有操作模式都预先调试完成，编制在音频处理器里。使用的时候，只需要切换音频处理器上的模式按钮就可以实现。大大简便了操作人员的工作量，且使用简单，不容易出现操作失误，保证了使用时的可靠性和便捷性。
2.舞台灯光系统
本系统能满足各种娱乐活动。提供了丰富而多变的光源环境；在活动时，能够烘托整个舞台的气氛。
3.视频系统
在宴会厅中，投影放映系统是必不可少的。大屏幕显示系统做为显示的终端，可以将所有有用的信息及时在大屏幕上显示出来（包括计算机图像、DVD、资料播放等）。
四、扩声系统
1.设计思路概述
此宴会厅音频扩声系统要进行音乐等其它影音资料音频信号的重播，在设计时重点考虑扬声器的分布以及声压覆盖的均匀，系统的互相信号的交流。做到各种音频信号重播清晰而不混浊。随着数字技术的发展，我们将传统的技术与先进的数字技术结合起来，充分利用具有代表性的核心数字产品，使得整个扩声系统融为一体，而真正营造出操作使用方便，性能先进稳定的科学的音频系统。
2.配置说明
扬声器系统：选用国外品牌扬声器系统（音色柔美细腻）。
数字音频处理系统：选用数字音频处理设备。
音源播、录系统：选用国际、国内著名品牌。
本扩声系统的再现声音质量不仅要满足客观测试指标的要求，还要满足主观听音评价要求，要采取主观与客观相结合的音质评价方法，使再现声音在听闻方面能够符合舞台的各种功能。为了达到这个目标，设计选用高指标的音响器材来完成这个系统工程，我们在这个系统里面，选用的音箱器材，其目的在于依靠著名的器材，构筑最好的声音基础。
五、宴会厅音箱选型
在宴会厅的扩声系统中，我们在台口两侧设主扩声扬声器（按左、右立体声方式分布），采用了指向为60X60度的4只有源全频音箱；左、右扬声器组配置相同，由2组音箱组成扇形放置，能覆盖整个宴会厅，这样就为整个音响效果奠定良好的架构；会议时又能有效地提高声场均匀度和语音清晰度。每组音箱由6只全天候，玻璃纤维音盆，25 mm音圈吸顶音箱及4只有源18寸超低频音箱组成，4只多用途2分频10寸返听有源音箱提供舞台上表演者以及说话人员使用
系统控制采用了数字音频处理器，实现数字调音台、均衡器、压限器、延时器、分频等功能，一方面可以有效地提高系统的功能，另一方面可以方便进行设备排备和调校。例如：在进行音乐演出时要注重音乐动态和整体平衡，而在进行会议时动态就会很小，更注重语言清晰度，往往需要做中频提升和AGC自动音量控制，这样就造成了不同的使用状况下，对房间均衡、压限等调节不相同，甚至设备都不相同，如使用传统设备就无法解决这个问题，数字音频处理器通过软件编程实现众多传统模拟所具有的功能，而其广播级的处理能力又能简化整个音响系统的外部连接，提高整个系统的层次，多种场景的预编程将智能化地真正实现多功能使用场合的不同功能转换。
六、视频系统
1.宴会厅的投影系统
大屏幕显示系统做为会议系统显示的终端，可以将所有有用的信息及时在大屏幕上显示出来（包括远程视频会议图像、计算机图像、摄像机、DVD、资料播放等），在会议进行中起着越来越重要的作用。
显示系统需要考虑的是显示画面的大小、安装方式以及显示亮度的高低。首要的规则是选择适合观众的屏幕－而不是选择适合投影机的屏幕，也就是说要把观众的视觉感受放在第一位。 下面是选择屏幕尺寸方面的几个要点：
*屏幕高度要让每一排的观众都能清楚地看到投影画面的内容。
*后排观众不被前排观众所遮挡。
*屏幕到第一排座位的距离应大于两倍屏幕的高度。
*屏幕到最后一排座位的距离应小于十倍的屏幕高度。
*屏幕NIT值应选择300-600之间，考虑到这里实际应用以会议为主，所以NIT值应该在300以上为佳。
*屏幕显示分辨率应大于1024*768，能清晰显示标准文本字符。
七、视频设备布置
投影机
接下来我们要确定投影机，一般来说，投影显示系统分为以下几种安装方式：
移动正投（安置在桌面、地面）：这种方法一般运用在小型的会场。投影机一般不固定，使用方便，但无法保证投影画面的固定大小。且容易受到前方走动人员的干扰。因此，这里我们不采用该方法。
正投安装（顶部吊装安装）：这种显示方式最为常见。一般采用固定安装吊架安装，吊装投影机还有一种是隐蔽式安装采用投影升降架安装以便于。
投影机的安装要求：
下一步，我们确定投影机的亮度，由于采用正投方式，受外部光线干扰较大，因此，我们考虑外部环境光对投影机亮度的干扰。
实际使用中该场地受外部阳光影响小，显示系统的显示效果相对受影响较小，但是同时考虑到最远距离观众席的观看需要，我们认为，400以上的投影NIT值才可以满足该会场对视频显示的需要。
所以我们采用了250寸幕布，10000流明的投影机，完全能够满足需求。

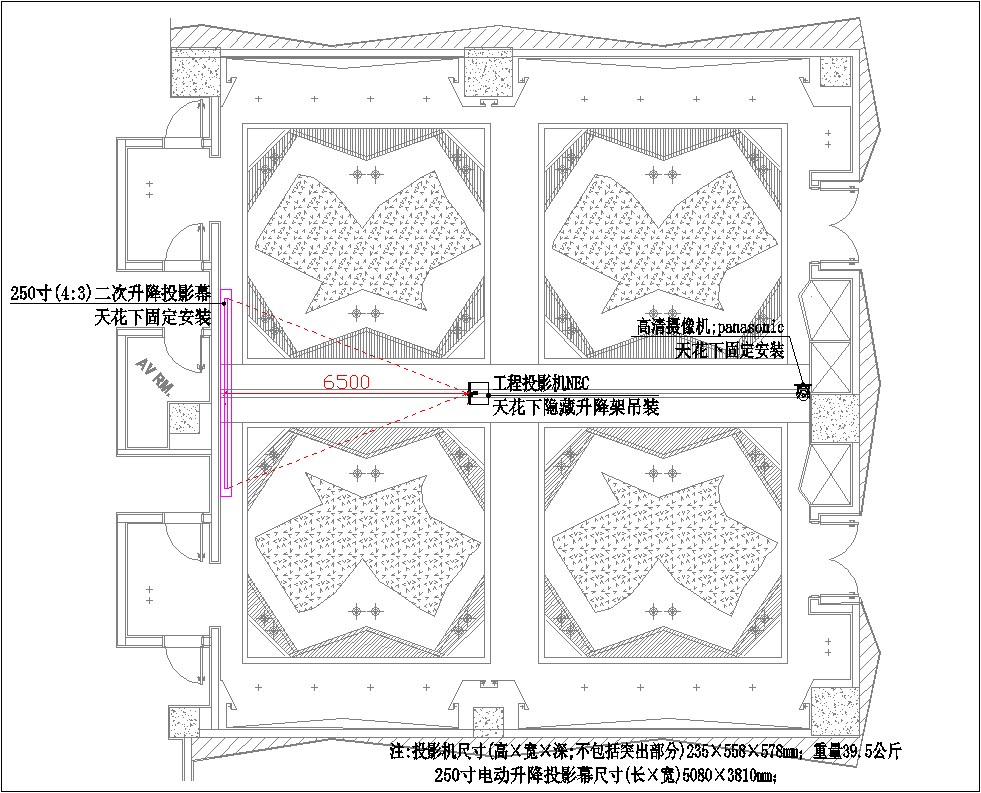

投影幕局图
八、灯光设计说明
1.设计指导
根据舞台灯光、舞台机械工程的实际情况和服务对象出发，为建设一个一流的集各种会议、演出的公共活动场所，我公司为该工程设计操作简便、安全、美观、高品质、经济型的灯光、舞台系统。
我司对该工程基本实现了会议中心舞台灯光控制网络化、智能化，设备选型国际化、数字化，灯光编排专业化、多样化，施工管理规范化、标准化，在满足国家建工与电气要求的前提下，严格执行国家标准，以期使该文体活动中心工程质量、专业功能和投资效益，达到设计预期的效果。
2.系统整体设计
*系统应满足各种重要会议、综合文娱演出、放映以及电视节目录制等功能；
*系统应充分考虑用户能方便灵活切换系统设备来满足不同使用功能；
*系统应充分考虑其先进性、实用性和可靠性。
*在该方案中，我们考虑了能耗问题，大部分灯光采用了最新的低耗节能型的LED灯具，低碳环保。
3.灯光布置
*配置节能图案电脑灯8台，舞台意境染色用LED54颗*6W染色灯32台，舞台薄雾烟机2台。
*配置了电脑灯控制台，方便使用者控制灯光变换，还配置了方便电源的开关配了3台电源直通箱、12路输出，每路6KW,DMX512继电器控制。

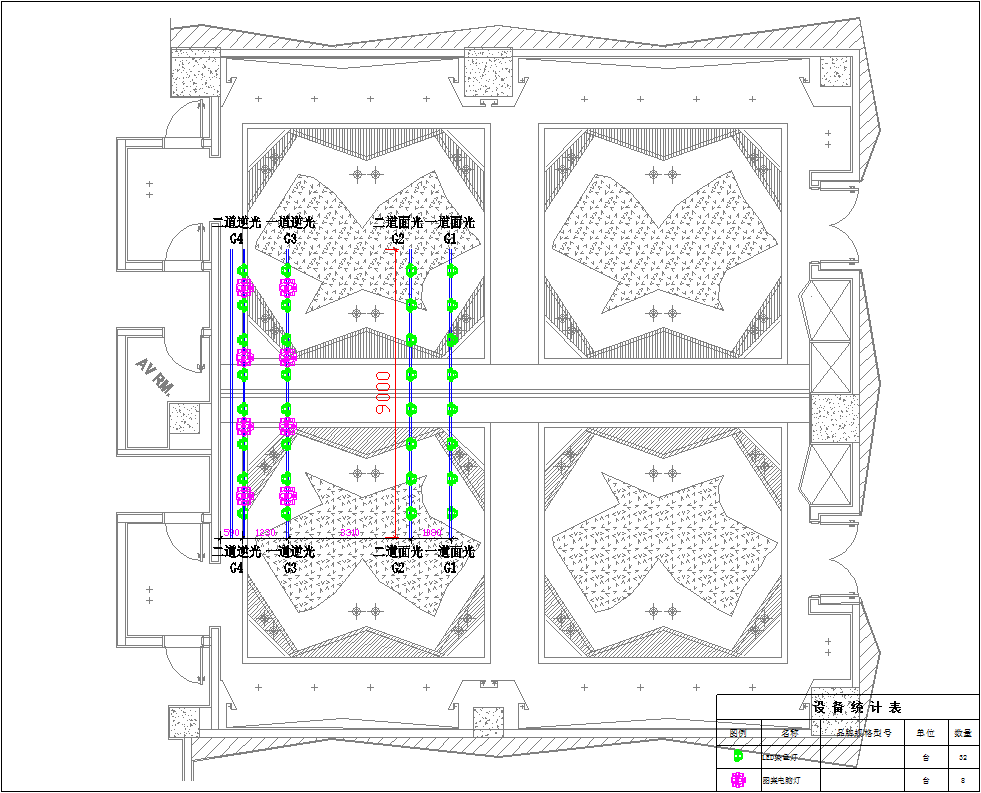

灯光布局图

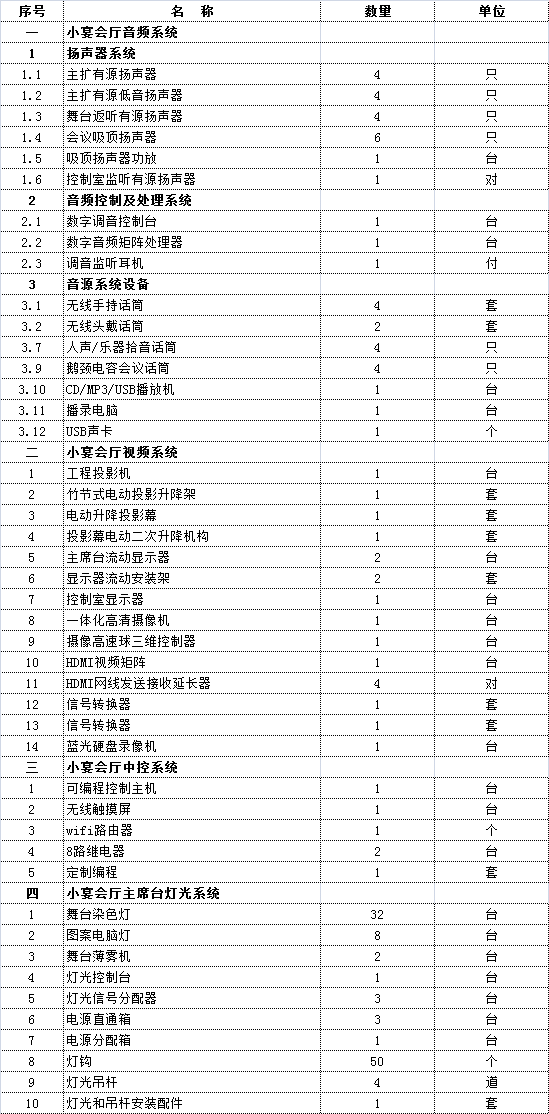

九、宴会厅配置清单
宴会厅音视频及舞台灯光系统
